Mini
dome - 2m -
Tester vidéos et scripts n'est pas toujours simple lorsqu'on ne dispose pas d'une coupole fixe car le gonflage du dôme mobile n'est pas forcément possible (pour cause de place notamment). Or le rendu sur écran plat ne donne pas non plus satisfaction. Aussi ce mini dôme, de presque 2m de diamètre répond à plusieurs attentes :

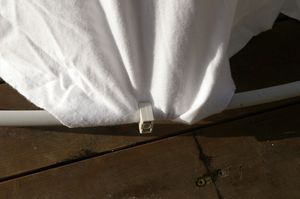

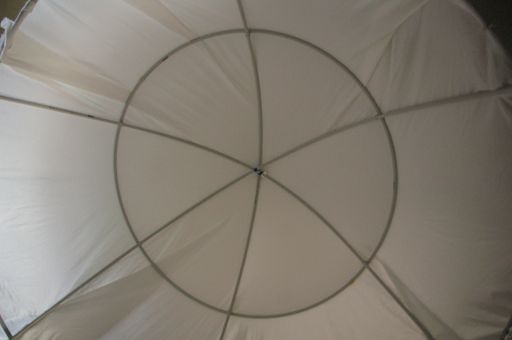

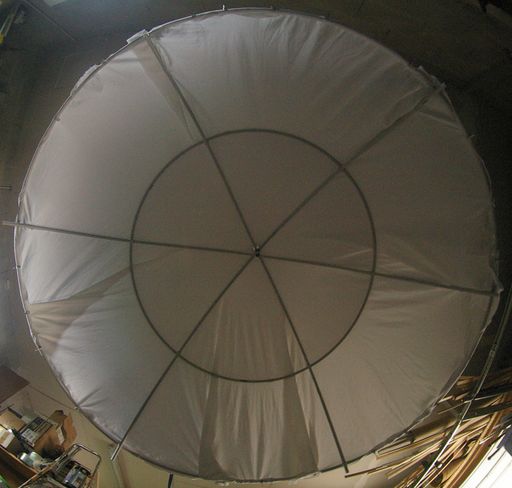

La structure est composée de gaines irl (pour les câbles électriques), de clips et d'une toile circulaire. Pour simplifier la réalisation, le tissu a été choisi en grande largeur et simplement plié sur la structure. Ainsi, aucune couture n'est à prévoir La géométrie exacte est loin d'être parfaite, il ne s'agit que d'une approximation. Le système de clips permet d'adapter la structure à la toile et permettre une meilleure tension (relative) L'ensemble est fixé au plafond par un crochet, mais il est possible d'utiliser le pied d'un parasol déporté par exemple. Fournitures structure : 11 tubes irl de 16mm de diamètre, longueur 2,4m (gaine électrique) 12 crochets pour gaine irl 12 colliers de fixation en plastique (colson ou équivalent) 1 drisse d'accroche couverture : Tissu occultant blanc grande largeur 3m x 3m Œillet pour rideau à clipser, diamètre 8cm (renfort pour le passage central de la drisse) Fabrication : découpe du tissu. Plier soigneusement le tissu en 4 pour former un carré. À l'aide d'une règle rigide (ou cornière) pivotant autour d'un crayon esquisser un 1/4 de cercle au crayon Découper les 4 épaisseurs de tissu suivant le 1/4 de cercle découper un tout petit coin de tissu à l'endroit où le centre a été choisi déplier le tissu, le cercle apparaît, avec le trou central clipser l'oeillet autour du trou central, en élargissant au besoin
exemple similaire de découpe sur une feuille pliée

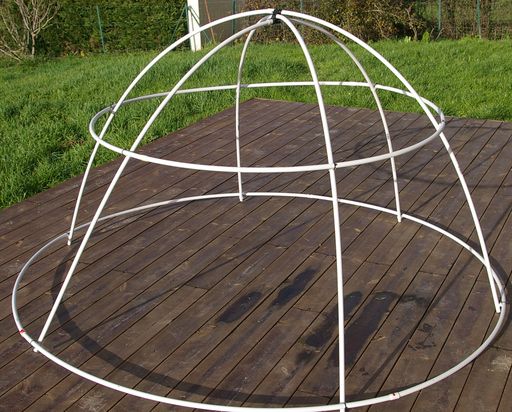

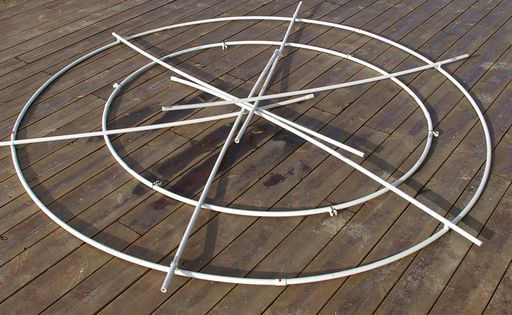

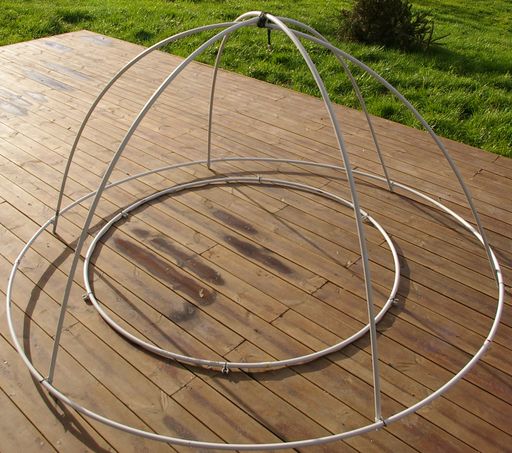

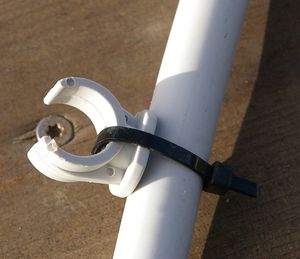

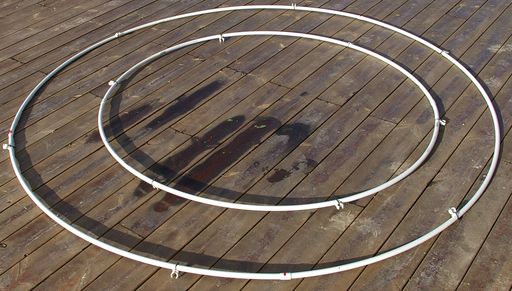

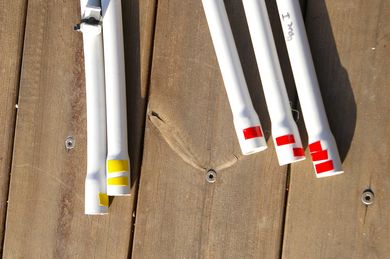

  Structure : grâce aux clips, elle s'adapte à la taille réelle du tissu. Les arceaux seront raccourci après un premier montage.  Cercle principal : longueur à calculer suivant le diamètre de la toile ; pour un tissu de 3m, le périmètre du dome sera du double, c'est à dire 6m. Emboiter 3 tubes de 2,4m faire une marque à 6,025m. Il faut en effet rajouter la longueur de l'assemblage tulipe (aux alentours de 2,5 cm). Partir TOUJOURS d'un élément tulipé (femelle) comme point 0 pour permettre l'assemblage du cercle ! Découper le tube marqué à la pince coupe tube ou à la scie à métaux. Fixer 6 crochets régulièrement espacé avec les colliers de fixation (colson) pour permettre l'accroche ultérieure des arceaux. Ces fixations doivent être mobile (mais serrées tout de même) autour du tube cercle principal.   Marquer chaque tube avec un repère (scotch électricien de couleur) pour respecter toujours le même ordre de montage Faire la même opération pour le cercle secondaire, mais cette fois çi avec un périmètre de 0,7x le périmètre du grand cercle. 2 gaines irl sont suffisantes. Arceaux. Prévoir 6 tubes male-femelle qui seront assemblé 2 par 2. Les extrémités seront raccourcies après le 1° assemblage. Assemblage : Relier les 3 tubes du cercle principal, en respectant l'ordre de montage. Faire de même pour le cercle secondaire  placer les 6 tubes arceaux en étoile, suivant les fixations du cercle principal  assembler les 3 arceaux pour former une cloche, et fixer le centre avec la drisse. (cercle principal à l'extérieur, arceaux à l'intérieur) Centrer les arceaux pour éviter les déformations non souhaitées  rajouter le cercle secondaire par dessus (cercle à l'extérieur) placer la toile sur la structure et accrocher le tout au plafond. Clipper la toile sur le cercle principal sur les milieux des 6 intervalles.  Plier le tissu excédentaire en triangle la base de chaque arceau. Utiliser les clips restants pour tendre le tissu.  Note : lors du premier montage, le tissu sera trop « court » par rapport aux arceaux (trop longs!). Faire remonter le cercle principal le long des arceaux pour ajuster la structure au tissu. Marquer les arceaux pour une coupe ultérieure. Le cercle secondaire permet de tendre plus ou moins la partie supérieure du dôme  La transcription de ce design dans des diamètres plus grands que 2m n'est pas conseillée, car la flexion des matériaux (en particulier la gaine électrique) augmente à la puissance 4° de la longueur. Si un tube semble suffisamment rigide sur 2m, il devient aussi souple d'un spaghetti cuit avec 4m de longueur. Il suffit d'avoir assemblé le grand cercle de ce petit dôme pour comprendre le problème ... Yves Lhoumeau - janvier 2016
|
|||||||
 |
 |
 |
