Lhoumeau Sky System - module condenseur simplifie


Module Condenseur simplifié

Ce montage polyvalent permet la fabrication à moindre cout d'un projecteur hémisphérique. La qualité de la projection dépend beaucoup du choix des lentilles et du soin dans les alignements optiques. Même si le résultat ne vaut pas un condenseur type Rodenstock Heligon, elle tent à s'y rapprocher. On peut ainsi se passer du diaphragme du fisheye, qui était indispensable avec le montage basique, à base d'objectif photo.

l'assemblage optique comporte de doublets achromatiques, monté à manière d'un oculaire de Plossl, c'est à dire 2 achromats opposés.

 Pour limiter les aberrations optiques, il sera nécessaire de compéter le dispositif par un baffle devant l'entrée du condenseur

Caractéristiques

les valeurs peuvent différer légèrement de 10% pour la focale, et même plus pour le diamètre, sans pour autant changer fondamentalement le fonctionnement. Elles sont adapté au Fisheye peleng 8mm

Doublet 1 : F1=200mm environ. Diamètre 40 à 50 mm

Doublet 2 : F2=60 mm environ  Diamètre 25 à 40 mm

la distance entre D1 et D2 doit être ajustée en fonction du projecteur utilisé et de l'angle de champ désiré. Il ne faut pas chercher systématiquement à obtenir un champ de 180░ car les réglages optiques sont plus critiques sur les très grands champs.

Distance (d) D1-D2 : entre 80 et 120 mm typiquement, à ajuster en fonction de l'effet "zoom" voulu.

Focale résultante  = (f1*f2) / (f1+f2-d), typiquement autour de 80mm

Bafflage : à tester de manière empirique selon la qualité des lentilles utilisées , entre 20 et 35 mm de diamètre pour un projecteur courant. Il doit se placer devant le doublet D1, à même la lentille.

Montage

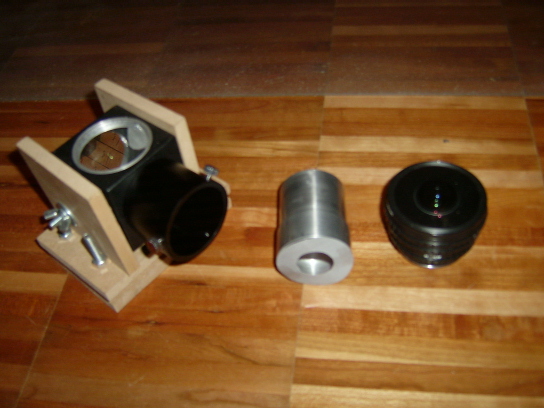

l'une des difficultés du montage est de faire tenir toutes les pièces optiques avec un alignement parfait. Une proposition :

-Le condenseur doit être assemblé comme un oculaire au coulant 2 pouces, qui vient coulisser dans un renvoi coudé.

-la pièce centrale est un renvoi coudé de 2 pouces

-le fisheye est vissé gr├óce à une bague adaptatrice usinée pour remplacer le coulant male d'origine : filletage intérieur 42x1, filetage extérieur 50,8mm (2 pouces), pas 1/24 de pouces soit 2''*1/24''

cette bague peut faire 3 à 4 mm d'épaisseur.

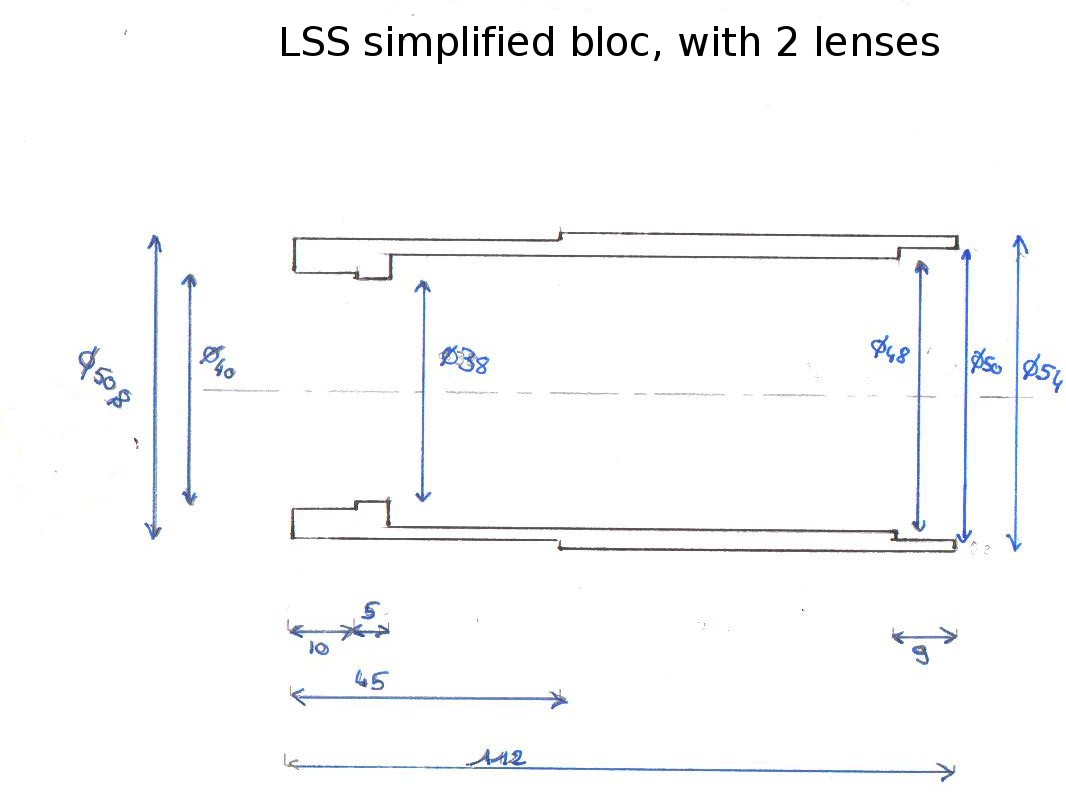

Proposition de schéma

cliquer pour afficher l'image en grand

Réglages

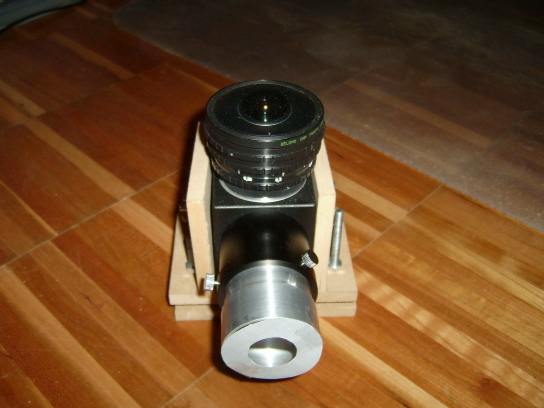

ce bloc optique se place juste devant le projecteur, sans recul. La lentille D1 avec son diaphragme fait face

le focus se fait soit en bougeant le focus du projecteur, soit en dépla├žant l'ensemble du condenseur.

Le zoom se règle grossièrement à la conception en choisissant un écartement pour les doublets achromatiques, et s'affine avec le réglage zoom du projecteur


Yves LHOUMEAU
