BLOC LSS UNIVERSEL 2020
BAGUES

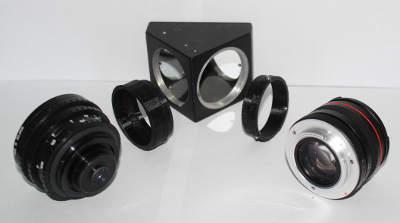

De part et d'autre du renvoi coudé, deux bagues imprimées sur mesures permettent la fixation des optiques.

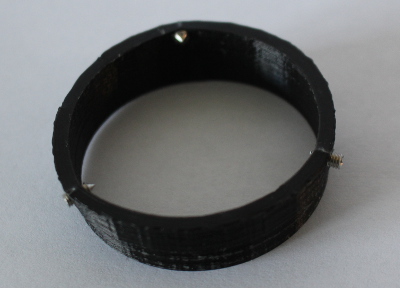

Quel que soit la monture choisie, (M42, Canon,
Nikon, etc) il est possible d'adapter les diamètres et fixer
l'objectif par 3 vis (serrage doux)
Relevé de cotes ayant servi aux prototypes
| Monture |
Ext |
Int |
Prof. |
| Nikon |
52 |
46.7 |
5 |
| Canon |
60 |
54 |
8.5 |
| M42 |
54 |
42 |
5 |

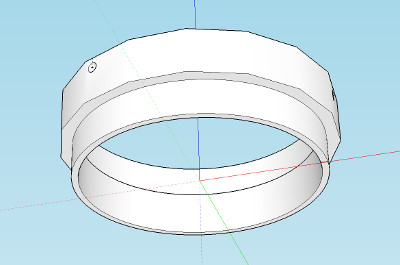

| Peleng (sans bague) |
55 |
49.5 |
7 |
Coté renvoi coudé, la bague est
enfichée en force. Le filletage imprimé représente
plus de problèmes que d'avantages. Au besoin cette bague pourra
être collée pour plus de sécurité.
mesures: diam extérieur 50,8mm (2 pouces) / diam
intérieur 47mm / profondeur 7mm / Filletage 1/24 pouce (=
filletage SC)
par expérience, pour une bague à enficher:
diam extérieur 49,65mm - un peu ferme
diam extérieur 49,46mm - un peu lâche
modèles STL standard à télécharger :
Mise en pratique
Télécharger : Anneau de test 50/60 mm (format STL)
Beaucoup d'imprimantes 3D
présentent des dérives à l'impression. Le
problème n'est pas forcément résolu par une simple
mise à l'échelle de la pièce. Pour s'en rendre
compte, il suffit d'imprimer cette anneau gabarit qui permet faire ces
relevés.

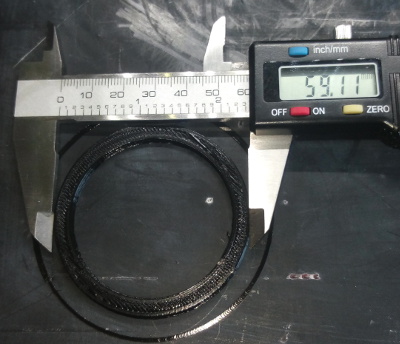

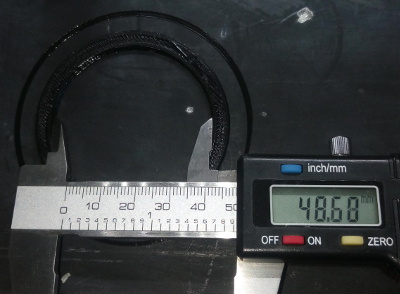

Exemple d'impression sans mise à l'échelle
Dans le cas présenté la mise à l'échelle est impossible:
cas 1/ on ramène le diamètre extérieur à 60mm
mise à l'échelle: 60/59.11 = 1.015 soit +1.5%
cela va donner une cote interne de : 48.68 x 1.015 = 49,41mm ! trop petit !
cas 2/ on ramène le diamètre intérieur à 50 mm
mise à l'échelle: 50/48.68 = 1.027 soit +2.7%
ca donnera une cote externe de : 59.11 x 1.027 = 60,7 mm ! trop grand !
Solution: mesurer les dérives de l'imprimante et adapter la bague en conséquence
Retouche/ Adaptation du design
Une fois l'anneau de test imprimé et les cotes relevées une feuille de calcul, téléchargeable ici, facilite le calcul.
Il suffit de renseigner les cases en rouge, et les
cotes qui nous intéressent sont affichées en jaune. Il
s'agit du rayon des cercles à tracer pour obtenir la
pièce à la cote exacte en sortie d'impression.

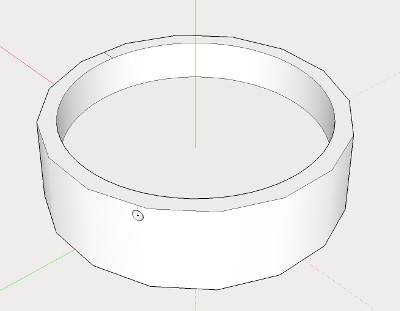

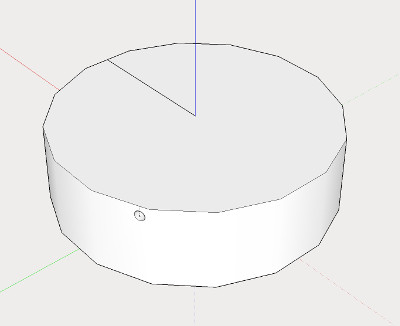

avec un logiciel comme Sketchup Mate 2016, on peut repartir de ce modèle
et après quelques modifications simples (tracer des cercles, repousser des surfaces)
obtenir ceci:
on gagne notamment la mise en place des 3 trous permettant le passage des vis
les fichiers *.skp de base sont disponible ci dessous
Eléments constitutifs
-
Optiques
- Bagues de fixation
- Support en équerre
- Correcteur de bord de champ (baffle)
Yves
LHOUMEAU & Lionel RUIZ- décembre 2020
|
