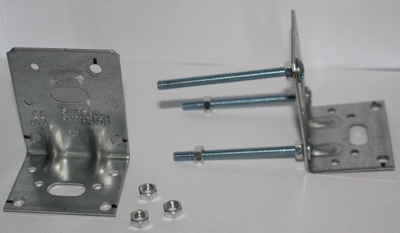

L'ensemble optique est maintenu par une pince, constituée de :

• 2 équerres de 75mm de haut

• 3 vis poelier 6x80
• 8 écrous de 6mm

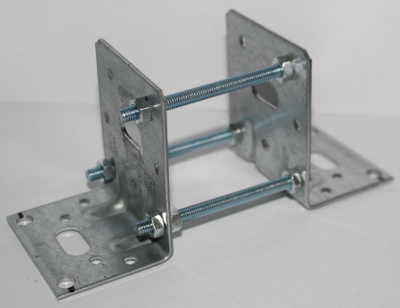

Les équerres sont contrepercées (marques noires sur la photo) à 6,5mm de diamètre pour permettre le passage des boulons et la fixation du bâti dans son ensemble.

Un écrou est manquant sur l'un des cotés interne de l'étrier(vis supérieure) afin de permettre par serrage un effet de serrage et blocage du renvoi coudé. Ce dernier peut être protégé de chaque coté avec un mince morceau de feutrine pour éviter les marques et rayures éventuelles lors des premiers réglages.

Même s'il est possible de régler la position de l'équerre avec les 4 trous sur la base, il est plus facile d'affiner l'alignement en bougeant directement le vidéoprojecteur par rapport au bloc, grâce aux systèmes de réglages (pieds) de ce dernier.

Bloc éléments constitutifs

1. Optiques
2. Bagues de fixation

3. Support en équerre
4. Correcteur de bord de champ (baffle)
